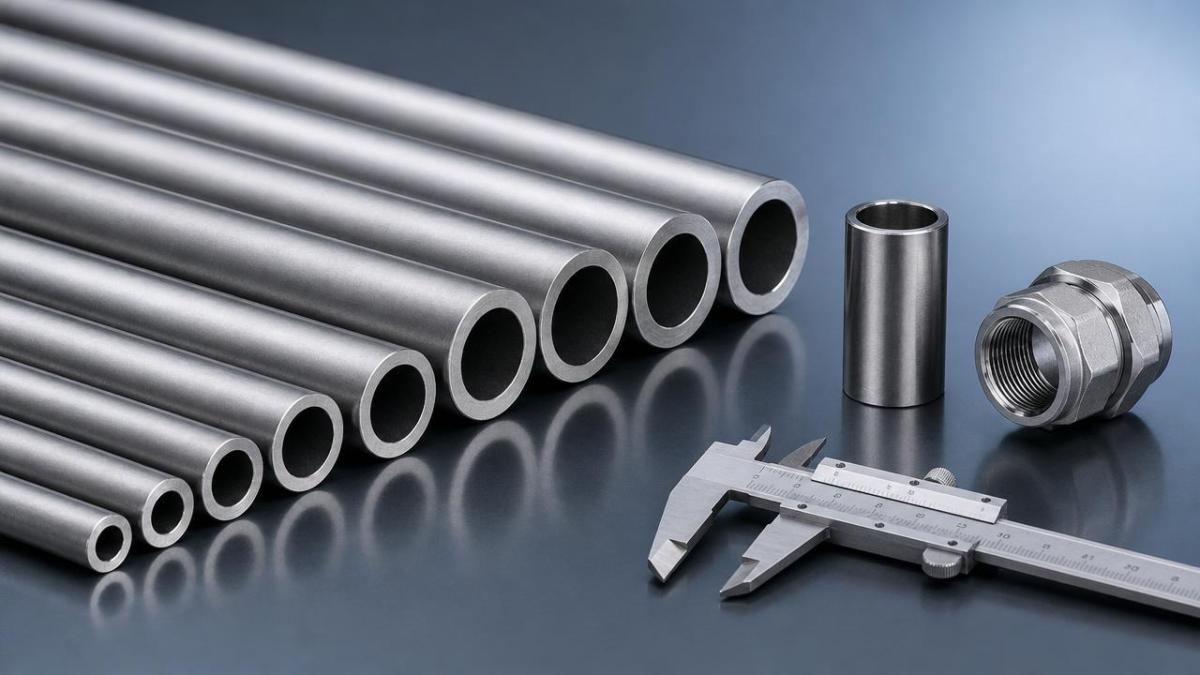

يُعد اختيار مقاس أنبوب الصلب غير الملحوم المناسب خطوة حاسمة في تخطيط المشروع.
غالبًا ما تتسبب أخطاء المواصفات الصغيرة في حدوث تأخيرات، وإعادة العمل، وزيادة التكاليف، ومخاوف تتعلق بالأداء.
لا يتم اختيار أنبوب الصلب غير الملحوم بناءً على القطر وحده.
سماكة الجدار، والتسامح، وفئة الضغط، والطول، والمعيار، والاستخدام النهائي كلها عوامل مهمة.
عندما يتم إغفال هذه التفاصيل، تواجه المشاريع ارتباكًا في المشتريات ومشكلات في التركيب.
توضح الأسئلة التالية أكثر أخطاء مقاسات أنابيب الصلب غير الملحومة شيوعًا وكيفية تجنبها.
لماذا يُعد الاختيار بناءً على القطر فقط خطأً شائعًا في أنابيب الصلب غير الملحومة؟
تذكر العديد من وثائق التخطيط القطر الخارجي فقط.
وهذا يؤدي إلى وصف غير مكتمل لمتطلبات أنبوب الصلب غير الملحوم.
قد يشترك أنبوبان في القطر نفسه لكن تختلف سماكة الجدار بينهما.
وهذا يغيّر مساحة التدفق الداخلية، وقدرة تحمل الضغط، والوزن، وتجهيزات اللحام.
في التطبيقات الإنشائية أو الصناعية للصلب، تؤثر السماكة بشكل مباشر على الأداء الميكانيكي.
كما أن اختيار جدول سماكة غير صحيح قد يؤثر أيضًا على الدعامات، والوصلات، وتكلفة النقل.
على سبيل المثال، قد يحتاج أنبوب الصلب غير الملحوم المستخدم في خدمات نقل السوائل إلى كفاءة تدفق.
أما القطر المماثل المستخدم في التصنيع الحامل للأحمال فقد يحتاج إلى أداء أقوى للجدار.
والممارسة الأكثر أمانًا هي تحديد:
- القطر الخارجي
- سماكة الجدار أو جدول السماكة
- درجة الصلب
- المعيار المعمول به
- نطاق الطول
- معالجة الأطراف والتسامح
إن الوصف الكامل لأنبوب الصلب غير الملحوم يقلل من أخطاء التوريد في مرحلة مبكرة.
كيف تؤثر حالات سوء فهم المعايير والتسامحات على تخطيط المشروع؟
الخطأ الثاني هو افتراض أن جميع المقاسات موحدة عبر المعايير المختلفة.
في الواقع، قد تختلف متطلبات ASTM, EN, JIS, and GB.
قد يبدو مقاس أنبوب الصلب غير الملحوم متشابهًا على الورق.
ومع ذلك، قد لا تتطابق حدود التسامح، وقواعد الاختبار، وخصائص المواد.
ويصبح هذا أمرًا خطيرًا عندما تُستخدم منتجات الصلب المستوردة في مشاريع خاضعة للتنظيم.
إذا أشار الرسم إلى معيار واحد بينما اتبعت المشتريات معيارًا آخر، فقد يفشل الفحص.
كما تؤثر مشكلات التسامح أيضًا على الملاءمة أثناء التجميع.
قد يتوافق أنبوب الصلب غير الملحوم مع تفاوتات المصنع المقبولة، لكنه قد يتعارض مع التجميعات الدقيقة.
قد تتأثر مسافات البراغي، وأبعاد المشابك، وحوامل الدعم.
تحقق من هذه العناصر قبل الطلب:
- معيار الإنتاج المطلوب
- تسامح القطر والسماكة
- متطلبات الخصائص الميكانيكية
- شهادات الاختبار والفحص
- حالة السطح والاستقامة
إن المواءمة الواضحة للمواصفات تحسن قبول أنابيب الصلب غير الملحومة ودقة التركيب.
ماذا يحدث عندما يتم تجاهل ظروف التطبيق؟
يجب دائمًا تحديد مقاس أنبوب الصلب غير الملحوم وفقًا لظروف الخدمة الفعلية.
إن تجاهل درجة الحرارة، أو الضغط، أو التآكل، أو الحمل قد يؤدي إلى تصميم أقل من المطلوب أو أكثر من المطلوب.
التصميم الأقل من المطلوب يخلق مخاطر.
أما التصميم الزائد فيزيد التكلفة، والوزن، وصعوبة المناولة، ومدة التوريد.
ولا تقتصر هذه المشكلة على أنظمة الأنابيب.
في جميع أعمال تخطيط مشاريع الصلب، يعد مواءمة اختيار المنتج مع ظروف الموقع الفعلية أمرًا أساسيًا.
بالنسبة للهياكل الاحتوائية أو الواجهات المائية، قد تكون خوازيق الألواح أكثر ملاءمة من الحلول المعتمدة على الأنابيب.
في مثل هذه الحالات، يمكن لـخوازيق الألواح الفولاذية المدرفلة على الساخن دعم تطبيقات الجدران الساندة وجدران حجز المياه.
تشمل خيارات U Sheet Pile درجات S275, S355, S390, S430, SY295, SY390, and ASTM A690.
وهي تتبع معايير الإنتاج EN10248, EN10249, JIS5528, JIS5523, and ASTM.
يمكن أن يتجاوز الطول الفردي 80m، مع مواصفات غنية وأبعاد مخصصة.
وغالبًا ما تقلل هذه المرونة من صعوبة البناء والتكلفة الإجمالية.
والدرس هنا عملي.
لا تحدد مقاس أنبوب الصلب غير الملحوم دون تأكيد بيئة التشغيل أولاً.
ما الفجوات في التخطيط والمشتريات التي تسبب أخطاء في مقاسات أنابيب الصلب غير الملحومة؟
غالبًا ما تبدأ أخطاء المقاسات قبل الشراء.
قد تصف الرسومات، وقوائم BOM، وعروض أسعار الموردين أنبوب الصلب غير الملحوم نفسه بطرق مختلفة.
قد يستخدم أحد المستندات المقاس الاسمي.
وقد يستخدم آخر الأبعاد بالمليمتر.
وقد يدرج ثالث جدول السماكة أو فئة الضغط فقط.
ومن دون تنسيق موحد، تنتشر الأخطاء بسرعة.
كما أن مدة التوريد عامل خفي آخر.
بعض مقاسات أنابيب الصلب غير الملحومة هي أصناف مخزون قياسية.
ويتطلب البعض الآخر درفلة مخصصة، أو اختبارات خاصة، أو ترتيبات تصدير مجمعة.
ثم تؤثر التغييرات المتأخرة على التسليم وتسلسل التصنيع.
لتقليل فجوات التخطيط، استخدم قائمة التحقق هذه:
- طابق أبعاد الرسم مع أوصاف الطلب.
- أكد المقاس الاسمي والأبعاد الفعلية معًا.
- تحقق من توفر المخزون قبل اعتماد الجداول الزمنية نهائيًا.
- اطلب شهادات المصنع ومراجع المعايير مبكرًا.
- راجع حدود طول النقل وبدلات القطع.
توفر المراجعة المنسقة الوقت وتحسن دقة مشتريات أنابيب الصلب غير الملحومة.
كيف يمكن للفرق مقارنة خيارات أنابيب الصلب غير الملحومة بشكل أكثر فعالية؟
أفضل طريقة للمقارنة هي تقييم الأداء والتنفيذ معًا.
لا تقارن أنبوب الصلب غير الملحوم بناءً على السعر لكل طن فقط.
قد يؤدي الخيار الأرخص إلى تكاليف أعلى في التصنيع، أو الفحص، أو الصيانة لاحقًا.
استخدم جدول قرار بسيط أثناء التخطيط.
يجعل هذا الجدول قرارات أنابيب الصلب غير الملحومة أسهل في المراجعة والتوثيق.
ما أسرع الطرق لمنع مشكلات تحديد مقاسات أنابيب الصلب غير الملحومة؟
تعتمد الوقاية على مراجعة فنية منضبطة.
يجب التحقق من كل متطلبات أنابيب الصلب غير الملحومة من التصميم إلى التسليم.
وأكثر الخطوات فعالية واضحة ومباشرة.
- حدد المقاس باستخدام OD, thickness, and length together.
- اذكر درجة المادة والمعيار بوضوح.
- طابق الأنبوب مع الضغط، والحمل، والتعرض البيئي.
- راجع التسامحات مقابل تفاصيل التوصيل الفعلية.
- أكد قيود التصنيع والشحن قبل الشراء.
- اطلب توضيحًا من المورد عندما يبدو أي عنصر غير مكتمل.
كما أن موثوقية توريد الصلب مهمة أيضًا.
يمكن لمصنع صلب إنشائي مؤهل يتمتع بإنتاج مستقر أن يقلل من مخاطر التوريد.
إن دعم معايير ASTM, EN, JIS, and GB يحسن تنسيق المشاريع العالمية.
سواء كانت الحاجة إلى أنبوب صلب غير ملحوم أو حل صلب آخر، فإن الاتساق يحمي الجداول الزمنية.
ملخص الأسئلة الشائعة حول أنابيب الصلب غير الملحومة والخطوة التالية
يمكن منع معظم أخطاء مقاسات أنابيب الصلب غير الملحومة.
وعادة ما تنتج عن مواصفات غير مكتملة، أو التباس في المعايير، أو مراجعة غير جيدة للتطبيق.
عندما تكون بيانات المقاسات مكتملة، تصبح المشتريات أسرع وتقل المشكلات الميدانية.
قبل الاعتماد النهائي، راجع كل عنصر من عناصر أنابيب الصلب غير الملحومة مقابل متطلبات الخدمة وتفاصيل التركيب.
إذا كان المشروع يتضمن أيضًا هياكل السند أو التحكم في المياه، فقارن البدائل بعناية.
قد توفر منتجات مثلخوازيق الألواح الفولاذية المدرفلة على الساخن كفاءة أفضل في الموقع في ظروف محددة.
إن الفحص الفني التفصيلي اليوم يمكن أن يمنع تصحيحات مكلفة لاحقًا.
استخدم هذا الدليل كمرجع عملي عند تخطيط متطلباتك التالية لأنابيب الصلب غير الملحومة.
