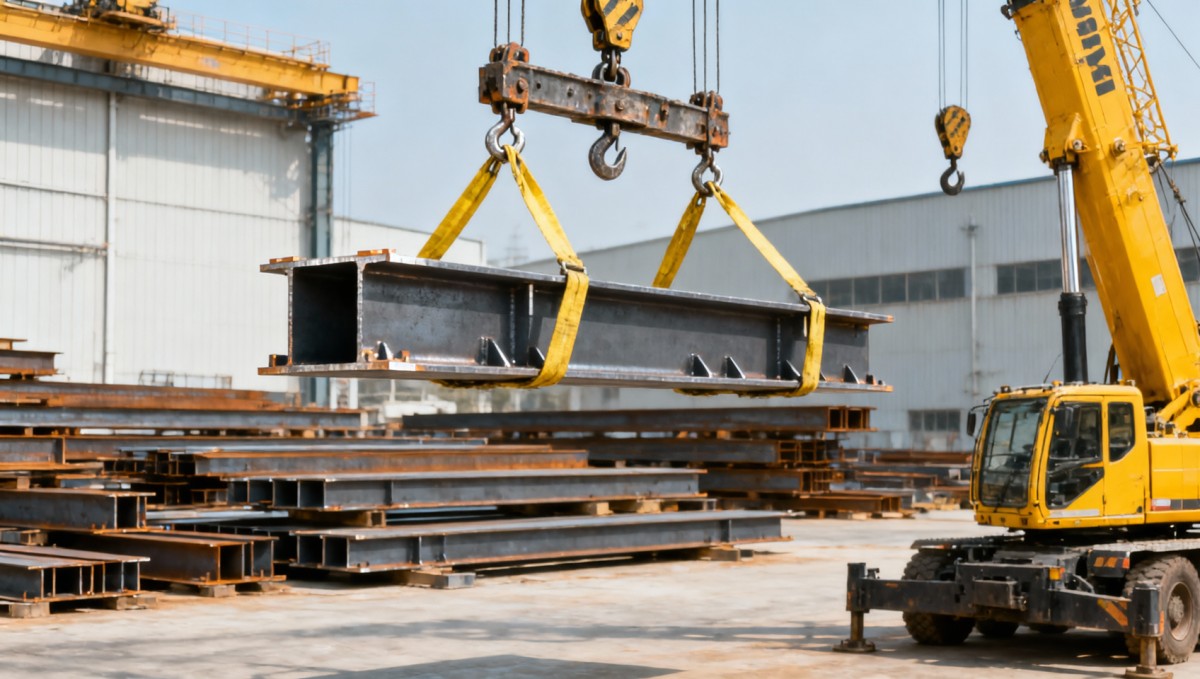

نعم، يمكن لمخطط أوزان العوارض H أن يحسّن تقديرات الرفع بالرافعة، ولكن فقط عند استخدامه كمرجع للتخطيط بدلاً من اعتباره وزن الرفع النهائي. وبالنسبة لمديري مراقبة الجودة والسلامة، تكون قيمة المخطط في أنه يمنح الفريق نقطة انطلاق سريعة وقابلة للتتبع للتحقق مما إذا كانت الرافعة المقترحة ومعدات التعليق وطريقة الرفع ضمن نطاق معقول قبل تحريك العارضة.

وقيده لا يقل أهمية: إذ يمثل المخطط عادةً الكتلة الاسمية لمقطع قياسي لكل متر. ويتحكم في رفع الرافعة الحمل الفعلي على الخطاف، وقدرة الرافعة عند نصف قطر التشغيل، وتكوين معدات التعليق، ومركز ثقل العارضة، وظروف الموقع. وقد تظل قيمة المخطط الصحيحة مؤدية إلى عملية رفع غير آمنة إذا تم تجاهل تلك الأحمال أو القيود الإضافية.

ما الذي يحسّنه المخطط في تقدير الرفع

قبل إصدار خطة الرفع، يحتاج الفريق إلى تقدير يمكن الدفاع عنه لما سيتم رفعه. قد تحدد العلامات الموجودة على العارضة تصنيفها، لكنها لا تذكر دائماً وزنها الكامل بعد القطع أو الثقب أو اللحام أو الطلاء أو التجميع. يحوّل مخطط الوزن تصنيف المقطع إلى كتلة خطية اسمية، مما يسمح بحساب وزن أولي للعارضة:

كتلة العارضة المقدرة = الكتلة الاسمية لكل متر x طول العارضة الفعلي

يساعد هذا التقدير موظفي السلامة والجودة على إجراء عدة فحوصات مبكرة:

• ما إذا كانت الرافعة المختارة تمتلك قدرة كافية عند نصف القطر المقصود وتكوين ذراع الرافعة.
• ما إذا كانت الأحزمة والخطافات المقوسة والخطافات وعوارض المباعدة وعروات الرفع وغيرها من المعدات أسفل الخطاف مناسبة للحمل المعلّق الإجمالي.
• ما إذا كانت نقاط الرفع المخططة مناسبة لطول العنصر والانحناء المتوقع.
• ما إذا كان تسلسل التسليم وطريقة التفريغ يتوافقان مع المعدات المتاحة في الموقع.
• ما إذا كانت قائمة التعبئة الخاصة بالمورد، أو رسم التصنيع، أو سجل التحميل يتضمن رقماً للوزن يبدو غير متسق مع المقطع المورّد.

تتمثل الفائدة في السرعة المصحوبة بالانضباط. إذ يسهل المخطط تحديد عارضة أثقل مادياً مما افترض قبل وصولها إلى الخطاف. كما يمنح مراجع خطة الرفع مسار حساب بسيطاً لفحصه بدلاً من الاعتماد على التقييم البصري لحجم العنصر.

متى لا يعود وزن المقطع الاسمي كافياً

يعتمد مخطط أوزان العوارض H عادةً على شكل وأبعاد محددة. ولا يكون مفيداً إلا عند تحديد تصنيف العارضة بشكل صحيح وفهم المعيار ذي الصلة. قد تحتوي المقاطع الموصوفة بأنها عوارض H، أو عوارض ذات شفة عريضة، أو عوارض عالمية، أو مقاطع HE على تشكيلات متشابهة المظهر، مع اختلاف الأبعاد والكتل وفق معايير ASTM أو EN أو JIS أو GB أو غيرها.

لذا فإن الإجراء الأول هو مطابقة المخطط مع معيار المقطع المطلوب والمستلم. لا تختر وزناً لمجرد أن العمق الاسمي يبدو متشابهاً. قارن تصنيف العارضة، وعرض الشفة، وسماكة الجِسر، وسماكة الشفة، والكتلة الوحدوية المحددة مع شهادة المصنع أو مواصفة الشراء أو رسم التصنيع المعتمد عند توفره.

ثم ميّز بين العنصر الخام والعنصر الذي سيُرفع فعلياً. يمكن أن يغير التصنيع الكتلة في كلا الاتجاهين. فالنهـايات المقصوصة، والقصات، والفتحات، والثقوب، والمواد المزالة تخفضها. أما الصفائح الطرفية، والمقويات، وصفائح الوصل، والحوامل، ومعدن اللحام، وعروات الرفع المثبتة، والطلاء الوقائي، والملحقات المجمعة، ومكونات المناولة المؤقتة فتضيف إليها. بالنسبة لملحق خفيف واحد، قد يكون للفرق تأثير محدود على اختيار الرافعة؛ أما بالنسبة لتجميعة مصنّعة أو رفع قريب من حد القدرة، فقد يكون حاسماً.

لذلك ينبغي أن يفصل تقدير الرفع العملي بين العارضة وحزمة الرفع:

قدرة الرافعة ليست رقماً واحداً

من الأخطاء الشائعة في التخطيط مقارنة وزن العارضة المحسوب مع القدرة الاسمية المعلنة للرافعة. هذه المقارنة غير مكتملة. تتغير قدرة الرافعة بحسب طول الذراع، ونصف قطر التشغيل، وترتيب الدعامات، وموضع الدوران، والتكوين، ومخطط الأحمال المعمول به. فالرافعة التي تستطيع رفع العارضة بالقرب منها قد لا تمتلك القدرة نفسها عند نصف قطر الوضع الفعلي.

لهذا السبب، ينبغي التحقق من إجمالي الحمل المعلّق المقدر مقابل خط القدرة الصحيح لحالة الرفع المخططة. ويجب أن يشمل الحساب جميع العناصر المحمولة أسفل الخطاف، وليس العارضة H فقط. عندما يكون الرفع المخطط قريباً من قدرة المخطط ذات الصلة، فلا ينبغي أن يكون حساب وزن المقطع الاسمي الأساس النهائي للموافقة. قد يلزم وزن تصنيع أكثر دقة، أو وزن فعلي مُتحقق منه، أو ترتيب رفع مُعدّل.

ينبغي لمديري السلامة أيضاً النظر إلى ما هو أبعد من القدرة الرأسية. يمكن أن تكون العوارض H الطويلة صعبة المناولة حتى عندما تكون كتلتها متواضعة. فقد يدور العنصر النحيف أو يتأرجح أو ينثني أثناء الرفع. ويمكن أن يتغير اتجاهه مع تحمّل الأحزمة للحمل، لا سيما إذا لم تكن نقاط الرفع متناظرة حول مركز الثقل. وإذا رُفعت عارضة من نقطتين، فإن زوايا الأحزمة تؤدي إلى شد أعلى في كل حزام مما قد يوحي به التقسيم البسيط للحمل. ويجب أن يراعي اختيار معدات التعليق تلك الهندسة.

استخدم المخطط كأداة تحقق عند الاستلام

لمخطط الوزن استخدام ثانٍ قبل بدء أعمال الرفع: فحص الاستلام. إذ يمكن أن يكشف الفحص السريع للكتلة النظرية مقارنةً بوثائق التسليم عن مشكلة في التعريف أو التوثيق مبكراً. لن يثبت أن كل بُعد مطابق، لكنه يمكن أن يدفع إلى المتابعة المناسبة عندما لا يتوافق الوزن المذكور مع المقطع والطول المسلّمين.

على سبيل المثال، إذا اختلفت الكتلة الوحدوية المعلنة للعارضة اختلافاً مادياً عن قيمة المخطط المعمول به، فينبغي لفريق الفحص التحقق مما إذا كان معيار المقطع قد اختلط، أو تم تسجيل الطول بشكل غير صحيح، أو كان العنصر يتضمن ملحقات، أو كانت وثائق التسليم تشير إلى علامة قطعة مختلفة. والهدف ليس إجبار كل عنصر على مساواة رقم نظري بدقة، بل منع انتقال الافتراضات غير المفحوصة إلى خطة الرفع.

يكون هذا الفحص مفيداً بصفة خاصة عندما يأتي الفولاذ من مصادر تصنيع متعددة أو يُورّد لمشاريع تستخدم أكثر من معيار دولي واحد للمقاطع. وتقلل علامات القطع الواضحة والرسومات القابلة للتتبع والوحدات المتسقة من احتمال أن يتلقى فريق الرافعة تصنيفاً دون معلومات كافية لتقدير الحمل بشكل موثوق.

تسلسل تحكم عملي لخطة الرفع

في مناولة العوارض H الروتينية، يمكن دمج المخطط في تسلسل مراجعة مباشر:

• حدد تصنيف المقطع الدقيق والمعيار الحاكم من الوثائق المعتمدة وعلامات العنصر.
• احصل على الكتلة الاسمية لكل متر من مخطط أوزان العوارض H المطابق.
• احسب كتلة العنصر الأساسية باستخدام طول القطع الفعلي، وليس طول المخزون.
• أضف المكونات المصنّعة وأجهزة الرفع ومعدات التعليق وأي عناصر تُرفع معاً.
• أكد مركز الثقل واختر نقاط رفع تتحكم في الدوران والانحناء المفرط.
• تحقق من إجمالي الحمل المعلّق مقابل مخطط أحمال الرافعة عند نصف قطر التشغيل والتكوين الفعليين.
• افحص العارضة ومعدات التعليق مباشرة قبل الرفع للتحقق من العناصر المضافة أو الظروف المتغيرة أو نقاط الرفع التالفة.

ينبغي أن توضح الوثائق تفاصيل كافية ليتمكن مراجع مختص آخر من إعادة إنتاج التقدير. إن تسجيل «وزن العارضة H» فقط يمثل تحكماً ضعيفاً. أما تسجيل تصنيف المقطع، والمعيار، والكتلة الوحدوية، وطول القطع، وافتراضات الحمل المضاف، ووزن معدات التعليق، وتكوين الرافعة، والقدرة المطبقة، فيوفر مسار تدقيق ذا معنى.

متى يجب تجاوز التقدير القائم على المخطط

يناسب الحساب القائم على المخطط التخطيط الأولي، وعمليات رفع العناصر المفردة العادية، والفحص المبكر للقدرة. ويصبح أقل موثوقية عندما يشمل الرفع إطارات مصنّعة، أو عدة عوارض متصلة، أو ملحقات غير منتظمة، أو تعريفاً غير مؤكد للمقطع، أو هندسة رفع معقدة، أو هامشاً محدوداً لقدرة الرافعة.

في تلك الحالات، ينبغي أن تستخدم خطة الرفع معلومات أكثر تحديداً من كتلة العارضة الاسمية. قد توفر رسومات التصنيع وزن التجميعة المحسوب. وقد تكون طريقة وزن مضبوطة مناسبة عندما يصعب تحديد الحمل من الرسومات. ويجب أن يعكس القرار النهائي إجمالي الحمل الأكثر موثوقية وتكوين الرفع الفعلي، لا سهولة أسرع رقم متاح.

يحسّن مخطط أوزان العوارض H تقديرات الرفع بالرافعة لأنه يحول افتراضاً بصرياً إلى حساب موثق. ويتمثل دوره الصحيح في الطبقة الأولى من التحكم: تحديد وزن الفولاذ الأساسي، واختبار الخطة، وكشف المواضع التي يلزم فيها تحقق أكثر دقة قبل مغادرة العارضة للأرض.
