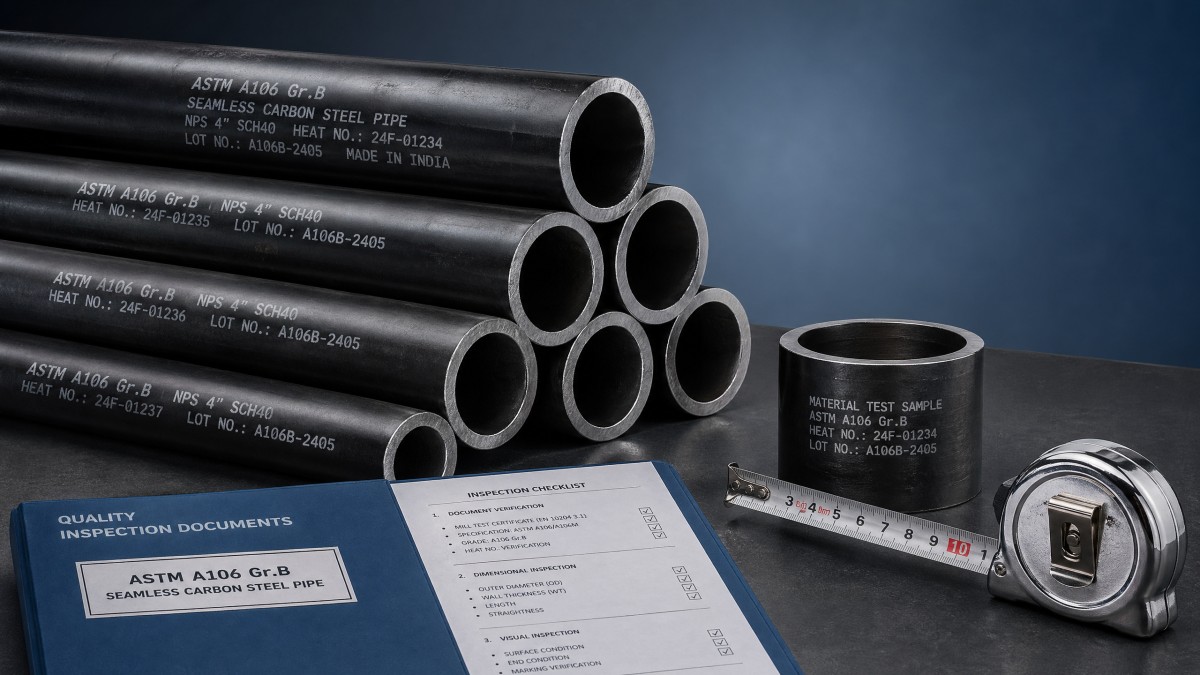

يُشار إلى مواصفة ASTM A106 Gr.B على نطاق واسع في أنابيب الضغط، ومع ذلك غالبًا ما يغفل المشترون والمهندسون تفاصيل حاسمة مثل التركيب الكيميائي لـ ASTM A106 Gr B، وحدود السماحية، ومتطلبات الاختبار، وخيارات المكافئ لـ ASTM A106 Gr.B. يوضح هذا الدليل ما يهم فعلاً عند اختيار أنبوب ASTM A106 Gr B للمشاريع الصناعية والإنشائية، مما يساعد فرق المشتريات، والمراجعين الفنيين، ومديري المشاريع على تقليل المخاطر، ومقارنة المعايير بدقة، واتخاذ قرارات توريد أكثر ثقة.
لماذا يتم إغفال تفاصيل ASTM A106 Gr.B كثيرًا في المشاريع الفعلية؟
في العديد من عمليات شراء الصلب، يتم التعامل مع ASTM A106 Gr.B باعتباره وصفًا بسيطًا كبند مستقل: أنبوب فولاذ كربوني غير ملحوم للخدمة في درجات الحرارة العالية. يبدو ذلك مباشرًا، لكن عمليًا فإن حالات فشل المشاريع تنشأ عادة من فجوات في المواصفات أكثر من نشأتها من المعيار نفسه. قد تؤكد الفرق الدرجة والمقاس، لكنها تغفل ما إذا كان يجب أن يفي الأنبوب بأحدث إصدار، أو ما إذا كانت الاختبارات التكميلية مطلوبة، أو ما إذا كان يجب ذكر السماحية البعدية والمعالجة الحرارية في أمر الشراء.
يشيع هذا بشكل خاص عندما يضم المشروع 3 إلى 5 طبقات من اتخاذ القرار: المراجعة الهندسية، ومقارنة المشتريات، واعتماد الميزانية، وفحص الجودة، والتنفيذ في الموقع. تركز كل مجموعة على مخاطر مختلفة. يهتم المهندسون بظروف الخدمة والتوافق. ويهتم المشترون بالسعر والتسليم. وتهتم فرق مراقبة الجودة بقابلية التتبع، وتقارير الاختبار، والوسم. وإذا لم تتم ترجمة مواصفة ASTM A106 Gr B إلى قائمة تحقق عملية، فقد تختفي المتطلبات الحرجة بين عرض السعر والشحنة.
بالنسبة للمشترين العالميين الذين يشترون من الصين أو من أسواق التصدير الأخرى، تصبح المخاطر أعلى عندما تتم مقارنة معايير ASTM ببدائل EN أو JIS أو GB. فالتشابه في التركيب الكيميائي لا يعني تلقائيًا تكافؤ الأداء في أنابيب الضغط. إن A106 Gr.B ليس مجرد تسمية "أنبوب فولاذ كربوني". فهو يشمل مسار التصنيع، ومتطلبات الاختبار، والغرض من خدمة الضغط، ومعايير القبول التي تؤثر في موثوقية التركيب وسلامة التشغيل على المدى الطويل.
تدعم Hongteng Fengda مشتري الصلب الدوليين من خلال تواصل قائم على المعايير عبر متطلبات ASTM وEN وJIS وGB. وهذا مهم لأنه في مشاريع الصلب، يعتمد تقليل مخاطر التوريد غالبًا على وضوح المواءمة الفنية قبل بدء الإنتاج، وليس بعد وصول المواد إلى الموقع. ويمكن أن تؤدي فترة تأخير من 2 إلى 4 weeks بسبب عدم تطابق المستندات أو فشل إعادة الفحص إلى تكلفة تتجاوز بسهولة فرق السعر الأولي بين الموردين.
- مخاطر المواصفات: تم تأكيد الدرجة، لكن لم يتم توضيح سنة الإصدار أو نطاق الاختبار أو تشطيب الأطراف.
- المخاطر التجارية: يبدو عرض السعر تنافسيًا، لكنه يستبعد MTC أو التفتيش من طرف ثالث أو NDE إضافي.
- مخاطر المشروع: تم قبول الأنبوب على الورق، لكن تبيّن لاحقًا أنه غير مناسب لنطاق درجة الحرارة أو طريقة الوصل أو متطلبات الكود.
ماذا تغطي ASTM A106 Gr.B فعليًا إلى جانب اسم الدرجة؟
تغطي ASTM A106 الأنابيب الفولاذية الكربونية غير الملحومة للخدمة في درجات الحرارة العالية. وتعد Grade B الخيار الأكثر تحديدًا على نحو شائع لأنها تحقق توازنًا بين القوة، والتوافر، والقبول الصناعي الواسع. ومع ذلك، غالبًا ما يركز المستخدمون فقط على توقعات الشد أو الخضوع ويتغافلون عن أن المعيار يتناول أيضًا طريقة التصنيع، والاختبار الهيدروستاتيكي أو خيارات NDE، والتفاوتات البعدية، والوسم، والتفتيش. وهذه النقاط تؤثر مباشرة في ما إذا كانت المادة مقبولة لأنابيب المصانع، أو الأنظمة المرتبطة بالغلايات، أو خطوط الخدمات الهيكلية، أو تطبيقات العمليات الميكانيكية.
ومن القضايا الأخرى التي كثيرًا ما يتم إغفالها أن ASTM A106 Gr.B هي مواصفة للأنابيب، وليست بديلاً عالميًا لكل المنتجات الأنبوبية من الفولاذ الكربوني. فهي مصممة لخدمة الضغط وبيئات درجات الحرارة المرتفعة، لذلك ينبغي للمشترين تمييزها عن الأنابيب الهيكلية، أو line pipe، أو الأنابيب الميكانيكية العامة. وفي وثائق المناقصات، يعني ذلك التحقق من 4 عناصر أساسية: درجة حرارة الخدمة، وكود التصميم، وجدول سُمك الجدار، ووثائق التفتيش المطلوبة.
النقاط الفنية الرئيسية التي يجب أن تظهر في مواصفات الشراء
عند مراجعة ASTM A106 Gr.B، يقوم المقيمون الفنيون ذوو الخبرة عادة بتحويل المعيار إلى ورقة جاهزة للشراء. وهذا يتجنب الغموض بين افتراض المورد وتوقع المستخدم النهائي. ينبغي أن يحدد الطلب الكامل نطاق المقاسات، والجدول، وأطراف الأنبوب، والطول العشوائي أو الثابت، وتقسيم الكمية، وحزمة المستندات. وإذا كان المشروع يتطلب PMI، أو حضور طرف ثالث، أو مراجعة تكميلية مرتبطة بالصدمات، فيجب كتابة هذه العناصر قبل إصدار الطلب.
يلخص الجدول التالي نقاط المواصفات التي يتم التقليل من شأنها كثيرًا أثناء المقارنة التجارية. وهو مفيد لفرق المشتريات، وموظفي QA، ومديري المشاريع الذين يحتاجون إلى إطار مراجعة سريع لكنه دقيق لأنبوب ASTM A106 Gr B.
يوضح الجدول لماذا ينبغي التعامل مع ASTM A106 Gr.B باعتبارها نظام مواصفات وليس مجرد تسمية مادة واحدة. ففي المشاريع التي تتراوح فيها نوافذ التسليم بين 7 إلى 15 days للمقاسات المتوفرة في المخزون أو 3 إلى 6 weeks لإنتاج المصنع، يمكن أن يؤدي إغفال أحد المتطلبات إلى إعادة الطلب، أو إعادة إصدار الشهادات، أو تفتيش إضافي. ولهذا فإن التوضيح في المراحل المبكرة يحقق وفورات قابلة للقياس لكل من الشراء وتنفيذ المشروع.
ما هي نقاط التركيب الكيميائي والاختبار في ASTM A106 Gr B الأكثر أهمية؟
من بين جميع موضوعات المواصفات، يعد التركيب الكيميائي لـ ASTM A106 Gr B أحد أكثر الموضوعات بحثًا وأحد أكثرها تعرضًا لسوء الفهم. فكثيرًا ما يقارن المشترون محتوى الكربون فقط، لكن المراجعة الفنية الفعلية ينبغي أن تشمل نافذة التركيب الكيميائي الكاملة إلى جانب اتساق التصنيع والتزامات الاختبار. بالنسبة لأنابيب الضغط، يؤثر التركيب الكيميائي في قابلية اللحام، وتوازن القوة، وسلوك الخدمة. وحتى عندما تبدو مادتان متشابهتين في الكتالوج، فقد يختلف أساس قبولهما.
ويُعد الاختبار مهمًا بالقدر نفسه. فقد يقدم المورد أبعادًا مطابقة ومع ذلك يخلق مخاطر للمشروع إذا لم يكن نطاق الاختبار مناسبًا للتطبيق النهائي. فعلى سبيل المثال، تعطي بعض المشاريع الأولوية لسجلات الاختبار الهيدروستاتيكي، بينما قد تسمح مشاريع أخرى باستخدام NDE بدلاً من الاختبار الهيدروستاتيكي في ظل شروط محددة. بالإضافة إلى ذلك، لا ينبغي افتراض متطلبات التحقق من الشد، والتسطيح، وغير ذلك من المتطلبات الميكانيكية. بل يجب التحقق منها وفقًا للطلب وإطار الكود المعمول به.
جدول مراجعة عملي للتركيب الكيميائي، والسماحيات، والتفتيش
الجدول أدناه ليس بديلاً عن المعيار الكامل، لكنه يساعد المراجعين الفنيين وفرق المشتريات على التركيز على 5 مجالات يُرجح أكثر من غيرها أن تؤثر في القبول، وأداء اللحام، وكفاءة التفتيش.
وبالنسبة لفرق الجودة، فالدرس الأساسي بسيط: لا تقيم التركيب الكيميائي لـ ASTM A106 Gr B بمعزل عن غيره. بل راجعه مع مسار التفتيش والتحكم البعدي. فقد يتحول العرض منخفض السعر إلى عرض مكلف إذا كشف فحص الاستلام عن أرقام صهر مفقودة، أو سجلات اختبار غير مكتملة، أو سُمك جدار خارج حدود السماحية. وفي كثير من سلاسل التوريد الدولية، يمكن أن تتطلب معالجة مثل هذه المشكلات 1 إلى 3 دورات تنسيق إضافية قبل الإفراج عن المادة للتصنيع.
متى قد يكون توريد الصلب الهيكلي ذي الصلة مهمًا أيضًا
نادرًا ما تشتري المشاريع الصناعية الأنابيب وحدها. فحوامل الأنابيب، ودعامات المعدات، وإطارات الوصول، ومكونات التسليح غالبًا ما تحتاج إلى مقاطع هيكلية بالتوازي. وعندما يدير المشترون حزم الأنابيب والهيكل معًا، يكون من المفيد العمل مع مورد يفهم توريد الصلب عبر المعايير المختلفة. بالنسبة لأنظمة الدعم، والتأطير، ومكونات التدعيم، يمكن أن تكمل حلول مورد زوايا الصلب احتياجات المشروع الأوسع بدرجات مثل Q235 وQ345 وS235JR وSS400 أو ST52، وسماكات من 3–20mm، وأطوال شائعة تشمل 5.8m، و6m، و9m، و12m.
ويمكن أن يقلل هذا التنسيق بين الفئات من فجوات التواصل بين فرق المشتريات والموقع. فقد يحتاج المشروع إلى أنبوب ASTM لخدمة العمليات ومقاطع زوايا للدعم الهيكلي ضمن خطة التسليم نفسها. وتساعد إدارة هذه المتطلبات من خلال شريك صلب واحد ذي خبرة وموجه للتصدير على مواءمة المستندات، والتغليف، وتوقيت التفتيش، وجدولة الشحن بكفاءة أكبر.
كيف ينبغي للمشترين مقارنة خيارات المكافئ لـ ASTM A106 Gr.B دون خلق مخاطر؟
يُعد البحث عن مكافئ لـ ASTM A106 Gr.B أمرًا شائعًا عندما يقارن المشترون مصادر التوريد أو يقيمون بدائل التكلفة. والتحدي هو أن كلمة "مكافئ" قد تعني أشياء مختلفة: تركيبًا كيميائيًا مشابهًا، أو فئة مقاومة مشابهة، أو ملاءمة تطبيقية مشابهة، أو بديلًا مقبولًا بموجب كود المشروع. وهذه ليست الشيء نفسه. فقد يكون الأنبوب مشابهًا تجاريًا، ومع ذلك يظل بحاجة إلى موافقة هندسية منفصلة لأن عملية التصنيع، أو أساس الاختبار، أو الاعتراف بكود التصميم تختلف.
النهج الأكثر أمانًا هو استخدام منطق مقارنة من 3 خطوات. أولاً، قارن الخدمة المقصودة: الضغط، ودرجة الحرارة، وفئة المائع. ثانيًا، قارن الإطار الفني: غير ملحوم مقابل ملحوم، ومتطلبات الاختبار، وقواعد السماحية. ثالثًا، قارن حالة الاعتماد في وثائق المشروع. وإذا لم تكن أي من هذه الطبقات الثلاث متوافقة، فقد يتسبب ما يسمى بمكافئ ASTM A106 Gr.B في إعادة العمل، خاصة في مشاريع EPC والتصدير حيث تكون السيطرة على المستندات صارمة.
عوامل المقارنة التي ينبغي للمشترين التحقق منها قبل اعتماد البدائل
يساعد الجدول أدناه الفرق التجارية والفنية على مناقشة البدائل باستخدام معايير عملية بدلاً من الاعتماد على أسماء المواد وحدها.
المشتري الذكي لا يرفض كل بديل، لكنه أيضًا لا يوافق على بديل لمجرد توفير تكلفة قصيرة الأجل. وفي كثير من الحالات، يمكن أن ينجح الاستبدال إذا تمت مقارنة الجوانب الفنية وتوثيقها واعتمادها مسبقًا. والهدف الحقيقي هو التحكم الكلي في المشروع: ملاءمة المادة، والمستندات المقبولة، والمهلة الزمنية المستقرة، وانخفاض مخاطر إعادة التفتيش. وهذا أكثر قيمة من خفض بسيط في سعر الوحدة يتسبب لاحقًا في تأخير التركيب.
- استخدم المراجعة الهندسية لأي مقترح مكافئ لـ ASTM A106 Gr.B قبل إصدار أمر الشراء.
- اطلب قائمة المستندات مقدمًا، خاصة إذا كان المشروع يتضمن تفتيش طرف ثالث أو مراجعة جمركية للتصدير.
- قارن إجمالي المخاطر عند الوصول، وليس فقط سعر ex-works، عندما تتجاوز المهل الزمنية 2 إلى 6 weeks.
ما الذي يجب على فرق المشتريات وQA والمشاريع التحقق منه قبل تقديم الطلب؟
يتبع طلب ASTM A106 Gr.B المُدار جيدًا عادة سير عمل بسيطًا لكنه منضبطًا. وهنا يمكن منع العديد من المشكلات التي يمكن تجنبها. وتتمثل العملية الأكثر فاعلية في مواءمة الشروط التجارية والشروط الفنية بالتوازي، لا واحدًا بعد الآخر. فإذا تم تأكيد السعر أولاً ثم توضيح تفاصيل المواصفات لاحقًا، فقد يحتاج المورد إلى مراجعة المهلة الزمنية، أو نطاق الاختبار، أو حتى المسار المعروض في عرض السعر. وهذا قد يعطل التخطيط بالنسبة لموافقِي الشؤون المالية ومديري المشاريع.
في معظم سيناريوهات المشتريات الصناعية والمرتبطة بالبناء، ينبغي للفرق التركيز على 6 نقاط تحقق رئيسية قبل إصدار الطلب. وتعمل نقاط التحقق هذه بشكل جيد للتجار، والموزعين، ومشتري EPC، والمستخدمين النهائيين الذين يحتاجون إلى إطار قبول عملي بدلاً من مراجعة أكاديمية بحتة للمعيار.
قائمة تحقق من 6 نقاط قبل الطلب
- أكد التعيين الدقيق للمعيار والإصدار المعمول به المستخدم في وثائق المشروع.
- حدد المقاس، والجدول، وصيغة الطول، وتشطيب الأطراف، وتقسيم الكمية حسب البند.
- اذكر الاختبارات المطلوبة، أو تفضيل NDE أو الاختبار الهيدروستاتيكي، وحزمة المستندات بما في ذلك MTC.
- وضح مسؤولية التفتيش: تفتيش ذاتي من المورد، أو حضور المشتري، أو حضور طرف ثالث.
- تحقق من شروط الخدمات اللوجستية مثل الربط في حزم، والوسم، والتغليف الصالح للشحن البحري، ونافذة الشحن.
- اعتمد أي خيار مادة مكافئة كتابيًا قبل الإنتاج أو الإرسال.
في توريد الصلب الموجه للتصدير، تكون هذه الخطوات الست غالبًا أكثر قيمة من الاجتماعات الداخلية الطويلة بعد ظهور المشكلات. تدعم Hongteng Fengda المشترين من خلال ترجمة متطلبات الصلب الفنية إلى تفاصيل طلب قابلة للتصنيع والتفتيش. وهذا مهم عندما تحتاج المشاريع إلى مهل زمنية موثوقة، وفهم عبر المعايير المختلفة، وتواصل منسق بين فرق الشراء والهندسة ومراقبة الجودة عبر مناطق مختلفة.
الأخطاء الشائعة التي تزيد تكلفة المشروع
الأخطاء الأكثر شيوعًا ليست دراماتيكية؛ بل هي إجرائية. فقد تغفل الفرق حالة الطرف، أو تفشل في تحديد ما إذا كان الطول الثابت مطلوبًا، أو تفترض أن جميع شهادات اختبار المواد تتبع التنسيق نفسه. ويبدو كل موضوع بسيطًا، لكنه معًا يمكن أن يسبب رفضًا عند فحص الاستلام، أو عدم تطابق في التصنيع، أو تأخيرًا في الاعتماد. وفي المشاريع متعددة الدفعات، يمكن حتى لدفعة مرفوضة واحدة أن تقطع تسلسلاً مخططًا له وفق أهداف تركيب أسبوعية أو نصف شهرية.
أفضل نتيجة للمشتريات ليست مجرد الحصول على أنبوب ASTM A106 Gr B بسعر عملي. بل هي الحصول على الأنبوب الصحيح، مع المستندات الصحيحة، وبالتسلسل الصحيح، دون خلق تكاليف خفية في التفتيش، أو المناولة في الموقع، أو إعادة جدولة المشروع.
الأسئلة الشائعة: أسئلة عملية يطرحها المشترون حول ASTM A106 Gr.B
كيف يختلف ASTM A106 Gr.B عن الأنابيب العامة من الفولاذ الكربوني؟
يكمن الاختلاف الرئيسي في الخدمة المقصودة وإطار المواصفات. يُستخدم ASTM A106 Gr.B تحديدًا للأنابيب الفولاذية الكربونية غير الملحومة في الخدمات المرتبطة بدرجات الحرارة العالية والضغط. وقد لا تتوافق الأنابيب العامة من الفولاذ الكربوني مع مسار التفتيش نفسه، أو التحكم البعدي نفسه، أو الاعتراف بالكود نفسه. ينبغي للمشترين التحقق من حالة الخدمة، ونوع التصنيع، والمستندات قبل افتراض إمكانية التبادل.
على ماذا يجب أن أركز في مراجعة التركيب الكيميائي لـ ASTM A106 Gr B؟
ركز على النطاق الكيميائي الكامل الموضح في MTC، وليس فقط محتوى الكربون. ثم اربط هذه المراجعة بقابلية اللحام، وتأهيل إجراءات المشروع، ومعايير القبول. بالنسبة لكثير من المشترين، يكون التسلسل العملي 3 خطوات: فحص التركيب الكيميائي، وتأكيد الاختبار، والتحقق من قابلية التتبع. وهذا أكثر موثوقية من مقارنة عنصر واحد بمعزل عن غيره.
هل يمكن دائمًا قبول مكافئ ASTM A106 Gr.B إذا كانت المقاومة متشابهة؟
لا. فتشابه المقاومة لا يضمن قبول التطبيق المكافئ. فمسار التصنيع، ونطاق الاختبار، والسماحية البعدية، والاعتراف بكود المشروع كلها أمور مهمة. ويجب أن تتم مراجعة أي مقترح مكافئ من قبل فرق الهندسة والجودة قبل اعتماد المشتريات، خاصة في أنظمة الضغط أو المشاريع الخاضعة لرقابة التصدير.
ما هو توقع المهلة الزمنية المعقول للتوريد؟
تعتمد المهلة الزمنية على نطاق المقاسات، والكمية، وتوافر المخزون، ونطاق التفتيش. فقد تتحرك البنود القياسية المتوفرة في المخزون خلال نحو 7 إلى 15 days، بينما قد تمتد متطلبات إنتاج المصنع أو المستندات الخاصة أو التفتيش إلى 3 إلى 6 weeks. كما ينبغي للمشترين مراعاة وقت إضافي لحضور الطرف الثالث، واعتماد المستندات، وحجز الشحن.
لماذا العمل مع مورد صلب يفهم المعايير وتنفيذ المشاريع معًا؟
بالنسبة لمشتري ASTM A106 Gr.B ومنتجات الصلب ذات الصلة، يعتمد نجاح التوريد على أكثر من مجرد توافر المادة. فهو يتطلب وعيًا بالمعايير، وتواصلًا للتصدير، وتنسيقًا للإنتاج، وانضباطًا في الجودة. تخدم Hongteng Fengda المشاريع العالمية في البناء والصناعة والتصنيع من خلال منتجات الصلب الهيكلي، والحلول المخصصة، والخبرة في العمل عبر متطلبات ASTM وEN وJIS وGB. وتساعد هذه القدرة العابرة للمعايير على تقليل الغموض قبل أن تتحول الطلبات إلى التزامات إنتاجية.
وهذا ذو قيمة لفرق المشتريات التي تحتاج إلى مهل زمنية موثوقة، وللمراجعين الفنيين الذين يحتاجون إلى تواصل واضح بشأن الامتثال، ولمديري المشاريع الذين لا يستطيعون تحمل دورات توضيح متكررة. وسواء كانت متطلباتك تتضمن مقاطع صلب قياسية، أو دعم OEM، أو التنسيق بين المشتريات المرتبطة بالأنابيب والمكونات الهيكلية، فإن المواءمة الفنية المبكرة يمكن أن تقلل من مخاطر التوريد والتعرض للتكلفة.
إذا كنت تقيم خيارات توريد ASTM A106 Gr.B أو تقارن حزم الصلب ذات الصلة لتطبيقات البناء والصناعة، فيمكنك الاستشارة بشأن 5 موضوعات عملية: تأكيد المعلمات، ومقارنة المواد، وجدول التسليم، ومتطلبات المستندات، وخطط التوريد المخصصة. ويمكنك أيضًا مناقشة احتياجات الدعم لمراجعة العينات، وهيكل عرض السعر، وتوقعات التغليف، وتنسيق العناصر الهيكلية مثل منتجات مورد زوايا الصلب للإطارات، والحوامل، والتدعيمات، وأنظمة الدعم.
ومن الخطوات التالية المفيدة إرسال قائمة المقاسات الخاصة بك، ومرجع المعيار، والكمية المستهدفة، ونطاق التفتيش المطلوب، ووجهة التسليم. وباستخدام هذه المدخلات الخمسة، يمكن للمورد الرد بشكل أكثر دقة بشأن الجدوى، والمهلة الزمنية، والمستندات، والخيارات التجارية، مما يساعد فريقك على الانتقال من استفسار عام إلى خطة توريد جاهزة لاتخاذ القرار.
