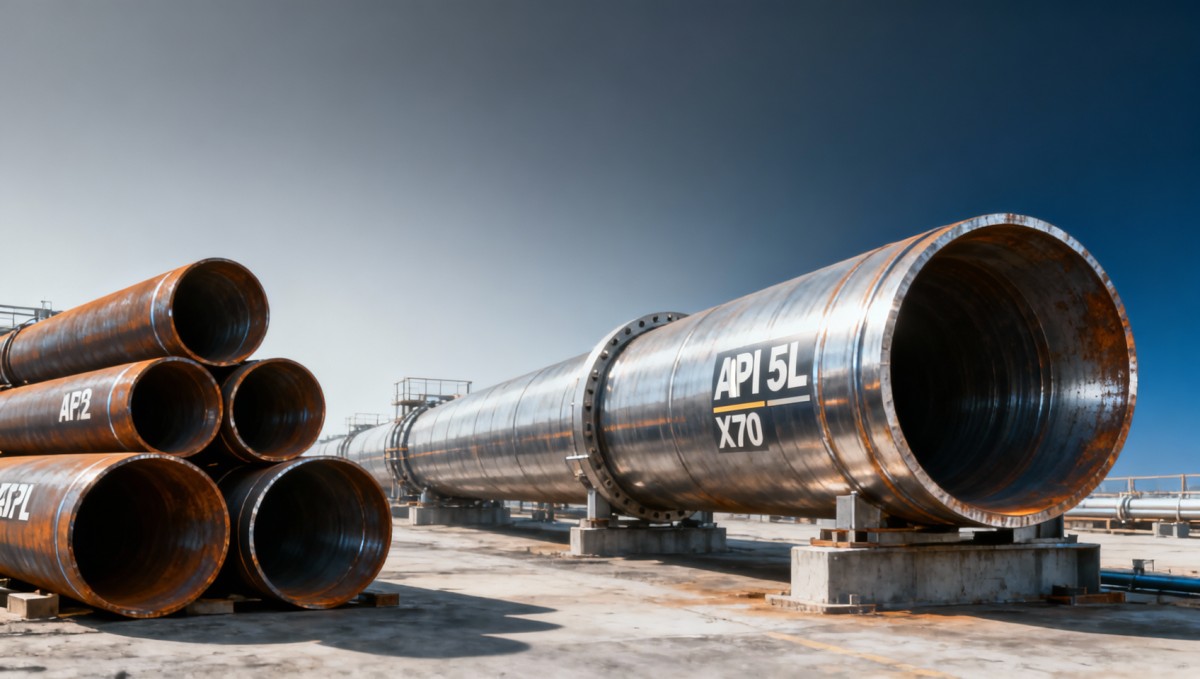

يُعد اختيار درجة API 5L Steel Pipe المناسبة أمرًا أساسيًا لمشاريع خطوط الضغط الآمنة والفعالة من حيث التكلفة. من قوة المادة ومتانتها إلى الامتثال للمعايير مثل متطلبات ASTM A106 pipe، يجب على المشترين والمهندسين تقييم الأداء في ظل ظروف التشغيل الفعلية. يشرح هذا الدليل درجات API 5L Steel Pipe الرئيسية، مما يساعد فرق المشاريع ومديري المشتريات والمقيّمين الفنيين على اتخاذ قرارات مدروسة بثقة.
في مشاريع خطوط الضغط، يؤثر اختيار درجة الأنبوب ليس فقط على أداء التصميم، بل أيضًا على سلوك اللحام، ونطاق الفحص، وتكلفة الشراء، ومخاطر التشغيل على المدى الطويل. وقد يؤدي عدم التوافق بين الدرجة وظروف الخدمة إلى فترات توقف يمكن تجنبها، أو أعمال إصلاح، أو مبالغة في التصميم ترفع ميزانيات المشروع دون إضافة قيمة عملية.
بالنسبة للمشترين وفرق EPC ومديري الجودة والموزعين، فإن فهم الفرق بين API 5L PSL1 و PSL2، وكذلك الدرجات الشائعة مثل B و X42 و X52 و X60 و X70، يُعد مهمًا بشكل خاص عند مقارنة العطاءات عبر سلاسل التوريد الدولية. وهنا أيضًا يمكن لمُصنّع ومُصدّر فولاذ ذي خبرة أن يساعد في تقليل عدم اليقين في التوريد وتحسين مواءمة المواصفات.
فهم درجات API 5L ولماذا هي مهمة
يُعد API 5L المعيار واسع الاستخدام لأنابيب الخطوط المخصصة لنقل النفط والغاز والمياه وغيرها من الموائع تحت الضغط. ومن الناحية العملية، يحدد هذا المعيار التركيب الكيميائي، والخواص الميكانيكية، ومسار التصنيع، ومتطلبات الاختبار، وحالة التسليم. وعادة ما يتم تحديد الدرجات بحرف أو بمستويات مقاومة الخضوع مثل X42 و X52 و X60 و X70.
يشير الرمز “X” إلى الحد الأدنى لمقاومة الخضوع بوحدة ksi. فعلى سبيل المثال، تعني X52 حدًا أدنى لمقاومة الخضوع يبلغ 52 ksi، أي ما يعادل تقريبًا 359 MPa. ومع ارتفاع الدرجة، تتحسن القوة بشكل عام، مما يسمح بتصميم جدار أرق في بعض المشاريع. ومع ذلك، فإن الدرجة الأعلى لا تعني تلقائيًا خيارًا أفضل، لأن قابلية اللحام والمتانة والتعرض لدرجات الحرارة وإجمالي تكلفة التركيب يجب أيضًا تقييمها.
ومن الفروق الرئيسية الأخرى PSL1 مقابل PSL2. فـ PSL1 هو المستوى الأساسي لمواصفات المنتج، بينما يشمل PSL2 تحكمًا أكثر صرامة في الكيمياء، وخواص الصدم، والاختبارات غير الإتلافية، وإمكانية التتبع. وبالنسبة لخطوط النقل الحرجة، أو الخدمة البحرية، أو المشاريع ذات مواصفات المالك الأكثر صرامة، غالبًا ما يكون PSL2 هو المفضل حتى عندما تبقى الدرجة الاسمية نفسها.
يجب على الفرق الفنية أيضًا أن تتذكر أن API 5L line pipe و ASTM A106 pipe ليسا قابلين للاستبدال في كل حالة. يُستخدم ASTM A106 بشكل شائع في أنظمة الأنابيب للخدمة ذات درجات الحرارة العالية في المصانع، بينما يركز API 5L على خدمة أنابيب الخطوط. وقد تقارن بعض المشاريع بينهما أثناء المراجعة الهندسية، لكن الاختيار النهائي يجب أن يتبع كود التصميم، والوسط المنقول، ودرجة الحرارة، ونطاق الضغط، ومتطلبات الاستخدام النهائي.
المواضع الشائعة لدرجات API 5L في تصميم المشاريع
في الأنظمة ذات الضغط المنخفض إلى المتوسط، غالبًا ما تُعتبر Grade B و X42 خيارات عملية، خاصة عندما تكون قابلية التشكيل واللحام والتوافر الواسع عوامل مهمة. وتُعد X52 واحدة من أكثر الدرجات شيوعًا في المواصفات لأنها تحقق توازنًا بين القوة والتكلفة وسهولة التصنيع في العديد من تطبيقات خطوط الأنابيب البرية.
عادة ما يتم اختيار X60 و X70 عندما يرغب المشغلون في قدرة أعلى على تحمل الضغط، أو تقليل سماكة الجدار، أو توفير الوزن عبر خطوط النقل لمسافات طويلة. وفي هذه الحالات، تصبح مراقبة المواد، وتأهيل إجراءات اللحام، ومتانة الصدم أكثر أهمية، لا سيما في البيئات الأبرد أو حيث يكون التحكم في الكسر جزءًا من إدارة مخاطر المشروع.
يلخص الجدول أدناه دور عدة درجات شائعة في تخطيط خطوط الضغط.
الخلاصة الرئيسية هي أن اختيار الدرجة يجب أن يتبع متطلبات الخدمة، وليس مجرد تفضيل القوة. وبالنسبة للعديد من المشترين، توفر X52 حلًا عمليًا وسطًا، بينما تصبح متطلبات PSL2 غالبًا العامل الحاسم للمشاريع الحساسة للجودة.
كيفية مطابقة درجة الأنبوب مع الضغط ودرجة الحرارة ومخاطر الخدمة
يبدأ اختيار API 5L Steel Pipe لمشروع فعلي من بيانات التشغيل. وعادةً ما يراجع المهندسون ضغط التصميم، ودرجة حرارة التصميم، والوسط المنقول، وسماحية التآكل، وبيئة التركيب، والعمر التشغيلي المتوقع. فالخط الذي ينقل الغاز الطبيعي الجاف عبر 100 km ستكون له أولويات مختلفة عن خط مياه صناعي قصير أو خط نقل في مصفاة يتعرض لدرجات حرارة مرتفعة.
لا ينبغي أن يكون الضغط وحده هو العامل المحدد لاختيار الدرجة. فقد تدعم الدرجة الأعلى جدارًا أرق، لكن انخفاض سماكة الجدار قد يغيّر مقاومة الانبعاج، ومناولة النقل، وهامش اللحام. فعلى سبيل المثال، إذا كان المشروع يتطلب قابلية لحام ميداني قوية عبر عدة مقاولين، فإن اختيار X60 بدلًا من X70 قد يحسن استقرار التصنيع حتى عندما يفي كلاهما بهدف الضغط نظريًا.
تُعد درجة الحرارة عاملًا حاسمًا آخر. ففي الخدمة ذات درجات الحرارة المنخفضة، تصبح اختبارات المتانة أكثر أهمية لأن خطر الكسر الهش يرتفع مع انخفاض درجة الحرارة. وفي بعض المواصفات، قد يُطلب اختبار الصدم عند 0°C، أو -20°C، أو أقل، بحسب المنطقة ومعايير المالك. وفي مثل هذه الحالات، تستحق متطلبات PSL2 والمتطلبات التكميلية اهتمامًا وثيقًا أثناء تقييم المصنع.
تتطلب البيئات المسببة للتآكل مراجعة أوسع تتجاوز الدرجة الأساسية. فإذا كان المائع يحتوي على H2S أو CO2 أو الكلوريدات أو محتوى رطوبة متغير، فقد يحتاج المشترون إلى قيود إضافية على المواد، أو أنظمة طلاء، أو مراجعة ملاءمة الخدمة الحامضية. إن قوة الدرجة ليست سوى جزء واحد من حزمة الأداء؛ كما أن التحكم في الكيمياء، وحدود الصلادة، والحماية السطحية تؤثر أيضًا في الاعتمادية على المدى الطويل.
أربعة فحوصات عملية للاختيار
- تأكد مما إذا كان معيار المشروع يتطلب PSL1 أو PSL2، وما إذا كانت اختبارات الصدم أو NDT أو سجلات التتبع إلزامية.
- راجع ضغط التصميم وسماكة الجدار معًا بدلًا من الاختيار حسب فئة القوة فقط.
- تحقق من ظروف التركيب مثل الطقس البارد، أو التعرض البحري، أو الخدمة المدفونة، أو الأحمال الدورية العالية.
- قم بمواءمة تأهيل إجراءات اللحام مع كيمياء الأنبوب، خاصة بالنسبة إلى X60 وما فوق حيث قد يكون التحكم في مدخلات الحرارة أكثر صرامة.
مناطق المخاطر النموذجية في مراجعة الشراء
يجب على فرق المشتريات التحقق مما إذا كانت شهادات الاختبار تتطابق مع تتبع رقم الصهرة، وما إذا كان فحص جسم الأنبوب واللحام الطولي مشمولًا، وما إذا كانت التفاوتات البعدية تفي برسومات المشروع. وقد تتراوح المهل الزمنية للأحجام القياسية بين 3–6 weeks، بينما قد تؤدي الأبعاد الخاصة بالمشروع أو حزم الفحص الأكثر صرامة إلى تمديد التسليم إلى 6–10 weeks بحسب حجم الطلب وجدول المصنع.
بالنسبة للشركات التي تورد حزم فولاذ أوسع، فإن تنسيق الموردين لا يقل أهمية عن بيانات الأنابيب. فالمُصنّع ذو الخبرة في التصدير يمكنه دعم اتساق الوثائق عبر الفولاذ الإنشائي، والمكونات المُصنّعة، والمواد الملحقة. وفي بعض المشاريع ذات الإمداد المختلط، يقوم المشترون أيضًا بتجميع المواد الداعمة مثل Galvanized Steel Wire لأغراض التغليف، أو الشبك، أو عزل الحواجز، أو الاستخدام في موقع البناء، مما يحسن كفاءة إدارة الموردين.
يساعد الجدول التالي على ربط ظروف التشغيل باستراتيجية درجة أكثر ملاءمة.
يكون قرار درجة المشروع عادةً أقوى عندما تتم مراجعة الضغط والبيئة وظروف التصنيع معًا. ويساعد هذا النهج على تجنب كل من نقص المواصفات والترقيات غير الضرورية في المواد.
PSL1 مقابل PSL2، ومسار التصنيع، وأولويات الفحص
تحدث العديد من مشكلات التوريد ليس لأن الدرجة الاسمية خاطئة، بل لأن مستوى المواصفات غير مكتمل. فقد يطلب المشتري X52 دون توضيح PSL1 أو PSL2، أو قد يفترض أن جميع المصانع تتضمن حزمة الفحص نفسها. وفي الممارسة العملية، يمكن أن يؤثر هذا الاختلاف على حدود الكيمياء، واختبارات الصدم، والفحص غير الإتلافي، وعمق الوثائق.
يكون PSL1 مناسبًا عادةً للتطبيقات الأقل تطلبًا حيث يكون أداء أنابيب الخطوط القياسي مقبولًا. أما PSL2 فهو أكثر ضبطًا وغالبًا ما يكون مطلوبًا للبنية التحتية الحيوية للطاقة، أو التوريد العابر للحدود المنظم، أو المشاريع التي تكون فيها مراجعة وثائق المالك صارمة. وقد تؤدي الضوابط الإضافية إلى زيادة التكلفة، لكنها تقلل أيضًا من عدم اليقين في أداء الخدمة وإجراءات القبول.
كما أن مسار التصنيع مهم أيضًا. فقد يتم توريد API 5L pipe على شكل seamless أو ERW أو LSAW أو SSAW بحسب نطاق الحجم وغرض المشروع. ويُختار seamless pipe عادةً للأقطار الأصغر وبعض الظروف القاسية، بينما تكون خيارات الأنابيب الملحومة غالبًا أكثر اقتصادية للأقطار الأكبر. ومع ذلك، فإن أفضل مسار يعتمد على الأبعاد، وفئة الضغط، وطول الخط، وفلسفة الفحص، وليس على العادة فقط.
يجب على فرق مراقبة الجودة التحقق من التفاوتات البعدية، واختبار الضغط الهيدروستاتيكي، والفحص بالموجات فوق الصوتية أو الفحص الكهرومغناطيسي عند الحاجة، ومتطلبات الطلاء أو الوسم إذا كانت مدرجة في الطلب. وبالنسبة لمشاريع التصدير، فإن اتساق الوثائق بين شهادات اختبار المصنع، وقوائم التعبئة، وتقارير الفحص، وعلامات الشحن يمكن أن يقلل بشكل كبير من تأخيرات التخليص ونزاعات الاستلام.
قائمة تحقق لتقييم المورد
- أكد نوع الأنبوب، والدرجة، ومستوى PSL، والمقاس، وسماكة الجدار، ونطاق الطول في ورقة مواصفات مكتوبة واحدة.
- اطلب نموذج MTC قبل تأكيد الطلب للتحقق من الكيمياء، ونتائج الشد، وحقول تتبع الصهرة.
- وضّح ما إذا كان فحص الطرف الثالث مطلوبًا في مرحلة ما قبل الإنتاج، أو أثناء العملية، أو في مرحلة الإفراج النهائي.
- تحقق من طريقة التعبئة، وحماية الأطراف، وصيغة الوسم، وطريقة التحميل للتصدير سواء في ربطات أو تحميل مفرد.
- تحقق من مهلة إنتاج واقعية بناءً على الحمولة بالطن، وليس فقط على التوافر في الكتالوج.
تنسيق التوريد المرتبط في مشاريع الفولاذ
في العديد من برامج التوريد الصناعية والإنشائية، تتم معالجة طلبات line pipe مع الفولاذ الإنشائي، والقنوات، والجسور، والمقاطع المشكلة على البارد، أو البنود الفولاذية المساعدة. ويمكن أن يسهل ذلك تخطيط المشروع إذا كان المورد يتمتع بتحكم إنتاجي مستقر وخبرة في الوثائق الموجهة وفق ASTM و EN و JIS و GB. ويكون ذلك مفيدًا بشكل خاص للمشترين في الخارج الذين يديرون 2 أو 3 فئات شحن ضمن نافذة المشروع نفسها.
فعلى سبيل المثال، قد تشمل مواد الموقع الداعمة منتجات أسلاك معبأة في لفائف بأقطار من 0.25 mm إلى 5.0 mm، وطلاء زنك بحدود 8–25 g/m2، ومقاومة شد 350–550 MPa لأغراض التغليف، أو الشبك، أو الاستخدام الصناعي اليومي، أو العزل المؤقت. وعندما يتم توريد هذه البنود إلى جانب الأنابيب والمكونات الإنشائية، يمكن لفرق المشتريات الحصول على رؤية أفضل للجدول الزمني وتقليل نقاط التسليم بين الأطراف.
التحكم في التكلفة، وتخطيط التسليم، وأخطاء الشراء الشائعة
نادرًا ما يكون أقل سعر من باب المصنع هو أقل تكلفة للمشروع. فقد يصبح عرض API 5L Steel Pipe الأرخص مكلفًا إذا كانت الوثائق غير مكتملة، أو وجب تكرار الاختبارات، أو ظهر تلف في الطلاء أثناء النقل، أو انخفضت إنتاجية اللحام الميداني بسبب عدم اتساق التحكم في الكيمياء. ويجب أن تشمل التكلفة الإجمالية امتثال المصنع، ونطاق الفحص، وطريقة الخدمات اللوجستية، وكفاءة التركيب.
يُعد تخطيط التسليم نقطة عمياء شائعة أخرى. فقد تتحرك الدرجات القياسية بالأحجام القياسية بسرعة، لكن سماكة الجدار المخصصة، أو التوزيع الخاص للأطوال، أو متطلبات الفحص المعززة قد تضيف 2–4 weeks. كما ينبغي أن تتيح المشاريع المستوردة وقتًا للحجز، والتخليص الجمركي، والنقل الداخلي. وبالنسبة للجداول الحرجة، يجب على المشترين طلب خطة مراحل تغطي الإنتاج، والفحص، والتعبئة، والشحن.
من الأخطاء المتكررة تحديد درجة عالية من أجل “الاحتياط” دون التحقق من ظروف الموقع. وقد يؤدي ذلك إلى رفع تكلفة المواد الخام، وزيادة تعقيد اللحام، والحد من خيارات الموردين. وخطأ شائع آخر هو عدم تحديد ما إذا كان المشروع يقبل المعايير المكافئة أو ما إذا كان يجب توريد API 5L تمامًا كما هو مدرج في وثائق العطاء. وغالبًا ما تتسبب الفجوات الصغيرة في المواصفات في أكبر النزاعات التجارية.
يجب على الموزعين ومديري المشاريع أيضًا النظر إلى ما بعد دورة طلب واحدة. فالمورد الذي يحافظ على جودة متسقة، وانضباط في المهل الزمنية، وتواصل تصديري سريع الاستجابة يمكنه تقليل مخاطر التوريد عبر عمليات الشراء المتكررة. وغالبًا ما تكون هذه الموثوقية أكثر أهمية من فرق بسيط في سعر الوحدة، لا سيما عندما تكون غرامات تأخير المشروع أو مخاطر التوقف كبيرة.
أخطاء شائعة يجب تجنبها
- الطلب حسب الدرجة فقط دون تأكيد PSL1 أو PSL2.
- مقارنة API 5L و ASTM A106 pipe بناءً على السعر فقط بدلًا من غرض الخدمة.
- تجاهل احتياجات اختبار الصدم في الخدمة الباردة أو الحرجة.
- افتراض أن جميع المصانع توفر الحزمة نفسها من NDT وإمكانية التتبع.
- ترك شروط التعبئة والوسم والشحن غير محددة لطلبات التصدير.
يسلط الجدول أدناه الضوء على إطار شراء عملي للفرق التجارية والفنية.
إن عملية الشراء المنضبطة تحول اختيار الدرجة إلى أداة للتحكم في التكلفة بدلًا من أن تكون عبئًا للامتثال. فالمشاريع التي تحدد الحزمة الفنية بوضوح تحقق عادةً فحصًا أكثر سلاسة، وإفراجًا أسرع للشحنات، ومفاجآت أقل على مستوى الموقع.
الأسئلة الشائعة للمهندسين والمشترين وصنّاع القرار في المشاريع
كيف أختار بين API 5L Grade B و X52؟
ابدأ بضغط التصميم، وسماكة الجدار، وظروف التصنيع. قد تكون Grade B كافية للخطوط ذات الخدمة المتوسطة وقد يكون من الأسهل توريدها في بعض التهيئات القياسية. وغالبًا ما تُفضل X52 عندما تحتاج المشاريع إلى قوة أعلى مع توازن عملي بين قابلية اللحام والتكلفة. وإذا كان الخط طويلًا، أو حساسًا للضغط، أو كانت أهمية تحسين الوزن كبيرة، فإن X52 غالبًا ما تكون أكثر منطقية من الناحية التجارية.
هل PSL2 أفضل دائمًا من PSL1؟
ليس دائمًا. يوفر PSL2 تحكمًا أكثر صرامة ويكون مطلوبًا غالبًا للتطبيقات الأكثر حرجًا، لكنه قد يضيف تكلفة ومهلة زمنية أطول. وبالنسبة للخدمات غير الحرجة، قد يكون PSL1 مناسبًا تمامًا إذا كان يفي بكود المشروع ومواصفات المالك. ويعتمد الاختيار الصحيح على شدة الخدمة، وفلسفة الفحص، ومتطلبات القبول، وليس على التفضيل وحده.
هل يمكن لـ API 5L أن يحل محل ASTM A106 pipe؟
فقط عندما يسمح أساس التصميم بذلك. يُستخدم API 5L أساسًا لخدمة أنابيب الخطوط، بينما يُستخدم ASTM A106 عادةً في أنظمة أنابيب العمليات والأنظمة ذات درجات الحرارة المرتفعة. وتختلف المعايير في الغرض ومعايير القبول. ويجب على الفرق الهندسية مراجعة امتثال الكود، ونطاق درجة الحرارة، ونوع المائع، وموافقة المالك قبل الاستبدال.
ما الذي يجب تضمينه في RFQ لأنابيب خطوط الضغط؟
يجب أن يتضمن RFQ الجيد الدرجة، ومستوى PSL، ونوع الأنبوب، و OD، وسماكة الجدار، ونطاق الطول، والكمية، وتجهيز الأطراف، ومتطلبات الاختبار، وحزمة الوثائق، والطلاء عند الحاجة، وشروط الشحن. وإذا كان فحص الطرف الثالث مطلوبًا، فاذكر نقاط التوقف بوضوح. وهذا يقلل تفاوت عروض الأسعار ويقصر دورات الإيضاح الفني.
إن اختيار درجة API 5L Steel Pipe المناسبة يعني الموازنة بين القوة، والمتانة، وواقعية التصنيع، ومستوى الامتثال، والمخاطر التجارية. وبالنسبة للعديد من المشاريع، تأتي أفضل نتيجة من تحديد ظروف الخدمة بوضوح، ومقارنة متطلبات PSL بعناية، والعمل مع مورد يفهم كلًا من المعايير الفنية وتنفيذ التصدير.
تدعم Hongteng Fengda المشترين العالميين من خلال تصنيع فولاذ موثوق، ومراقبة صارمة للجودة، وتوريد منسق لاحتياجات الفولاذ الإنشائي والصناعي. وإذا كنت تراجع مواد خطوط الضغط، أو تقارن بين الدرجات، أو تخطط لحزمة مشتريات فولاذ مختلطة، فاتصل بنا اليوم لمناقشة المواصفات، وخيارات التسليم، وحل مُصمم خصيصًا لمشروعك.
