عندما تصل شحنة من أنابيب الفولاذ المقاوم للصدأ المطلوبة بمواصفات Schedule 40 معلمة كـ Schedule 10، يزداد خطر التأثير على السلامة الهيكلية ومقاومة التآكل وامتثال المشروع على الفور - خاصةً للتطبيقات التي تتطلب أنابيب الفولاذ المقاوم للصدأ 316 أو الأنابيب الفولاذية المقاومة للصدأ بدون لحام. كشركة مصنعة موثوقة للأنابيب الفولاذية المقاومة للصدأ ومورد للفولاذ الهيكلي، تؤكد Hongteng Fengda على التحقق الميداني قبل القبول: تحقق من تقارير اختبار المصنع (MTRs)، قس سماكة الجدار باستخدام أدوات معايرة، أكد درجة المادة (مثل أنابيب الفولاذ المقاوم للصدأ 316L مقابل 316 القياسي)، وقارن مع معايير ASTM/EN. ينطبق هذا بالتساوي سواء كنت تشتري أنابيب الفولاذ المقاوم للصدأ للمعالجة الكيميائية أو الأسقف (أسقف فولاذية خفيفة الوزن) أو الهياكل الصناعية. تجنب التأخيرات المكلفة - تحقق أولاً.
لماذا عدم تطابق المواصفات يمثل خطرًا حرجًا عند القبول

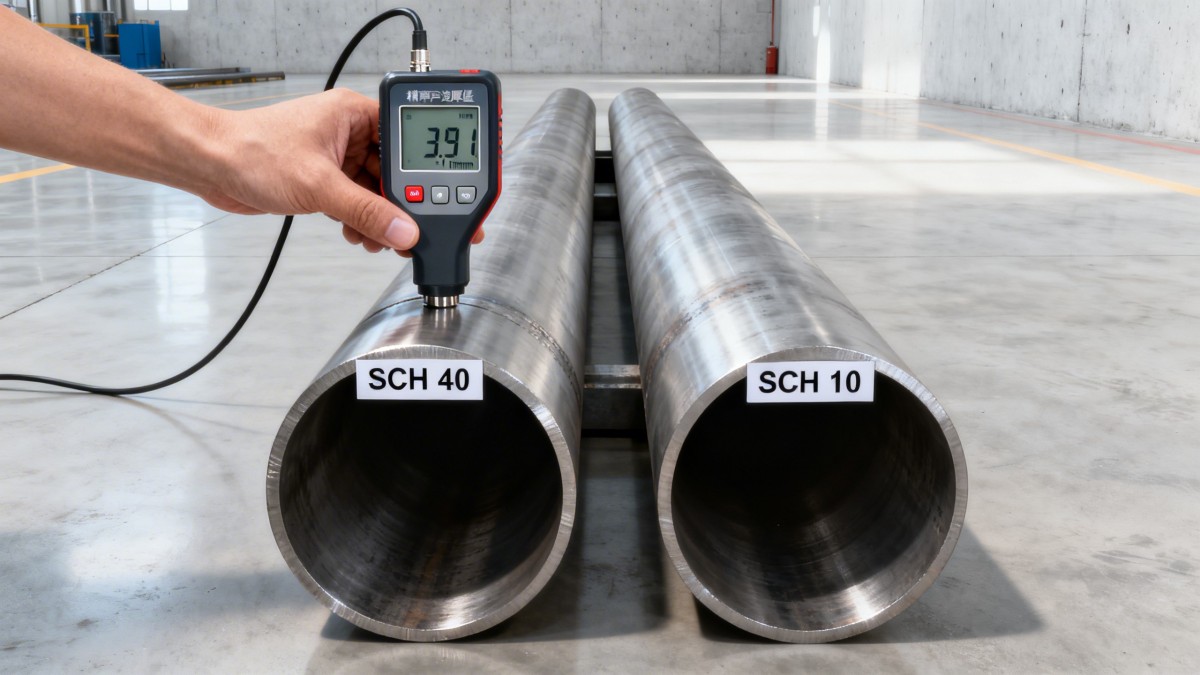

يبلغ سمك جدار أنبوب الفولاذ المقاوم للصدأ Schedule 40 (مثل 2" OD) الاسمي 3.91 مم، بينما يبلغ سمك Schedule 10 من نفس الحجم 2.77 مم فقط - أي انخفاض بنسبة 29% في سماكة الجدار. يترجم هذا الاختلاف مباشرة إلى انخفاض في تصنيف الضغط بنحو 42% وانخفاض كبير في قدرة التحمل. بالنسبة للتطبيقات الحرجة مثل أنابيب البحر أو غرف التصنيع الدوائية النظيفة أو أنظمة العادم عالية الحرارة، قد ينتهك هذا الانحراف متطلبات أنابيب العمليات ASME B31.3 أو رموز التصميم EN 10217-7.
من وجهة نظر المشتريات، يؤدي عدم تطابق المواصفات إلى 3-5 أيام عمل من وقت التفتيش، إعادة الاختبار، والرفض المحتمل - مما يضيف ما بين 8,500 دولار إلى 22,000 دولار من تكاليف تأخير المشروع لكل حادثة (بناءً على متوسط العمالة الهندسية + تقديرات التوقف في شركات EPC متوسطة الحجم في أمريكا الشمالية). والأسوأ من ذلك، إذا تم القبول دون التحقق، فإنه يخلق مسؤولية كامنة أثناء التشغيل أو التدقيق الخارجي.
يتطلب بروتوكول ضمان الجودة في Hongteng Fengda التحقق من المواصفات على مرحلتين: أخذ عينات أبعاد قبل الشحن (حسب ISO 2859-1 المستوى II AQL 1.0) ومطابقة دفعة كاملة من تقارير اختبار المصنع (MTRs). هذا يمنع التوسيم الخاطئ في المصدر - لكن المسؤولية النهائية تبقى على الجهة المستقبلة.
بروتوكول التحقق الميداني المكون من 5 خطوات قبل القبول
اتبع قائمة التحقق المجربة هذه قبل توقيع مستندات التسليم. يمكن إكمال جميع الخطوات في غضون 90 دقيقة باستخدام معدات محمولة متوفرة عادةً في مواقع البناء أو التصنيع.
- الخطوة 1: تحقق من ملصق الشحن وقائمة التعبئة وأمر الشراء - تحقق من الحجم الاسمي (مثل 2" NPS)، المواصفات (SCH 40)، درجة المادة (مثل ASTM A312 TP316L)، ورقم الدفعة.

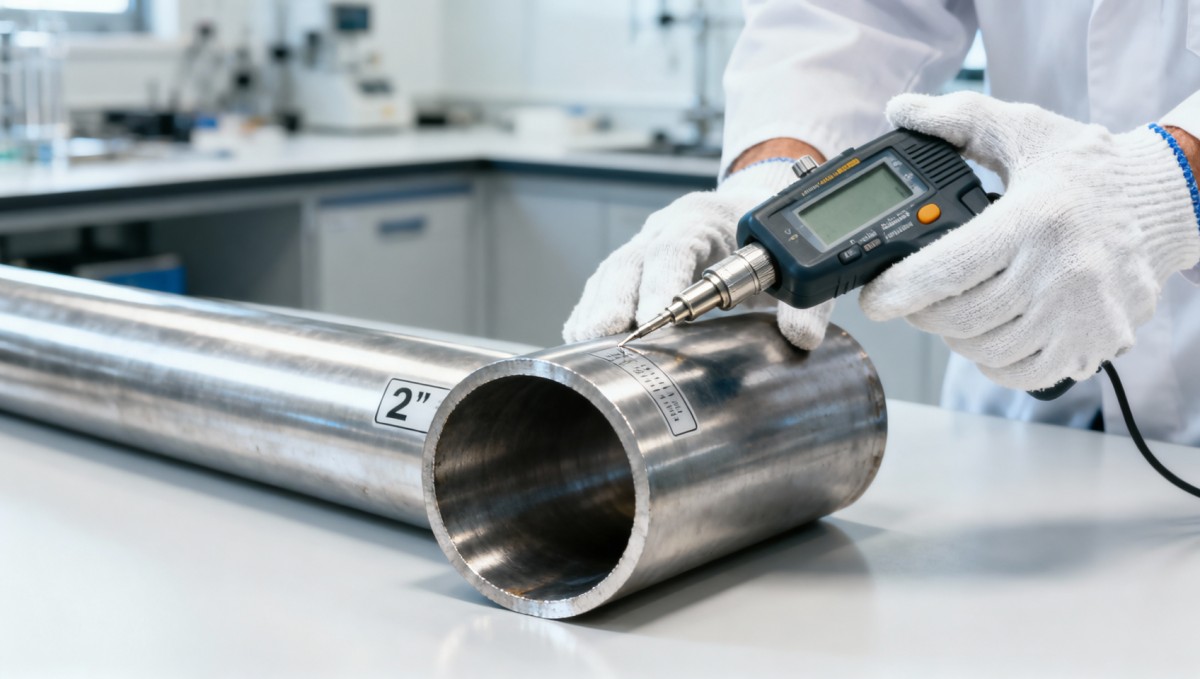

- الخطوة 2: اختر عشوائيًا ≥3 أنابيب من حزم مختلفة؛ استخدم مقياس سماكة بالموجات فوق الصوتية (معاير بـ ±0.05 مم) لقياس سماكة الجدار في 4 أرباع لكل أنبوب، في 3 مواقع على طول الطول (بداية/منتصف/نهاية).
- الخطوة 3: تأكد من أن السماكة المقاسة فعليًا تقع ضمن تفاوتات ASTM A999: ±12.5% للأنابيب النهائية الساخنة، ±10% للأنابيب النهائية الباردة.
- الخطوة 4: امسح رمز QR أو اطلب تقرير اختبار المصنع (MTR) الرقمي من المورد - تحقق من أن التركيبة الكيميائية المبلغ عنها، قوة الشد (≥515 ميجا باسكال لـ 316L)، واختبار التآكل بين الحبيبات (ASTM A262 Practice E) تتطابق مع العينة المادية.
- الخطوة 5: سجل جميع البيانات في سجل ضمان الجودة الخاص بك مع الطابع الزمني، اسم المفتش، معرف الأداة، والأدلة المصورة - مطلوب لتتبعية بند ISO 9001:2015 8.6.
جدول مرجعي لمقارنة المواصفات (أنبوب فولاذ مقاوم للصدأ 2" NPS)
استخدم هذا الجدول لتقييم سريع لعتبات التفاوت وتأثيرات الأداء. القيم متوافقة مع ASTM A312/A999 و ASME B36.19M.
ملاحظة: إذا كان متوسط السماكة المقاسة ≤3.3 مم عبر العينات، ارفض على الفور - هذا يتجاوز التفاوت السلبي المسموح به ويشير إلى خطأ في المواصفات أو ترقيق ما بعد الإنتاج. أعد الاختبار مع مختبر معتمد في حالة النزاع.
كيف تتقاطع مواصفات الفولاذ الهيكلي مع سلامة الأنابيب
بينما تخدم الأنابيب والمكونات الهيكلية وظائف مميزة، فإن محاذاة مواصفاتها ضرورية للأنظمة المتكاملة - خاصة في التصنيع المعياري، المنصات البحرية، أو تحديث المصانع. على سبيل المثال، عندما يتصل أنبوب الفولاذ المقاوم للصدأ بدعامات H Shape Beam التي تحمل مجاري HVAC أو خطوط العمليات، فإن عدم تطابق مقاومة التآكل أو معاملات التمدد الحراري يسبب إجهادًا مبكرًا للمفاصل.
توفر Hongteng Fengda كلاً من كمرات H من ASTM A572 Grade 50 وأنابيب ASTM A312 TP316L تحت بروتوكولات ضمان الجودة الموحدة. يقوم مهندسونا بشكل روتيني بالتحقق المشترك للاستقرار الأبعادي (مثل التمدد الحراري δL = α·L·ΔT) عبر تجميعات المواد المختلطة - مما يضمن الموثوقية طويلة الأجل حيث تلتقي كمرات الفولاذ الكربوني مع أنابيب الفولاذ المقاوم للصدأ.
هذا النهج المتكامل يقلل من تكاليف التنسيق بنسبة تصل إلى 40% مقارنة بالشراء من موردين منفصلين للأنابيب والعناصر الهيكلية - ميزة رئيسية لمقاولي EPC الذين يديرون سلاسل توريد متعددة المستويات في جنوب شرق آسيا والشرق الأوسط.
لماذا تختار Hongteng Fengda كشريك لحلول الأنابيب والهياكل المؤكدة
بصفتنا مصنع ومصدر للفولاذ الهيكلي مقرها الصين ونخدم الأسواق العالمية منذ 2008، تدمج Hongteng Fengda التحقق في كل مرحلة - ليس كنقطة تفتيش فحسب، بل كضمان تعاوني. نقدم:
- شهادة الأبعاد قبل الشحن: تقارير سماكة بالموجات فوق الصوتية تم التحقق منها من طرف ثالث تصدر قبل 72 ساعة من التحميل - يمكن الوصول إليها عبر بوابة آمنة.
- إمكانية تتبع الدفعة: تعيين رقم الدفعة إلى تقارير اختبار المصنع (MTR)، شهادات المواد الخام (EN 10204 3.1)، وسجلات تأهيل إجراءات اللحام (WPQR).
- الدعم الفني عند الطلب: يساعد مهندسو التطبيقات لدينا في مطابقة ASTM/EN، إعادة حساب تصنيف الضغط، والتحقق من تصميم المفاصل - مجانًا للمشترين المؤهلين.
- تنسيق لوجستي مرن: شحنات مجمعة للأقسام الهيكلية (مثل H Shape Beam) والأنابيب الفولاذية المقاومة للصدأ مع مستندات متزامنة - مما يقلل وقت التخليص الجمركي بمقدار 2-4 أيام عمل.
سواء كنت تتحقق من شحنة واحدة من أنبوبين فولاذيين مقاومين للصدأ أو تخطط لطلب متعدد الحاويات للهياكل لمصنع صناعي في تكساس أو الرياض، فإن فريقنا يوفر وضوحًا قابلًا للتنفيذ - ليس فقط أوراق الامتثال. اتصل بنا اليوم لطلب قائمة تحقق مخصصة، نموذج مراجعة لتقارير اختبار المصنع (MTR)، أو تقييم توافق المواصفات لطلبك التالي.
